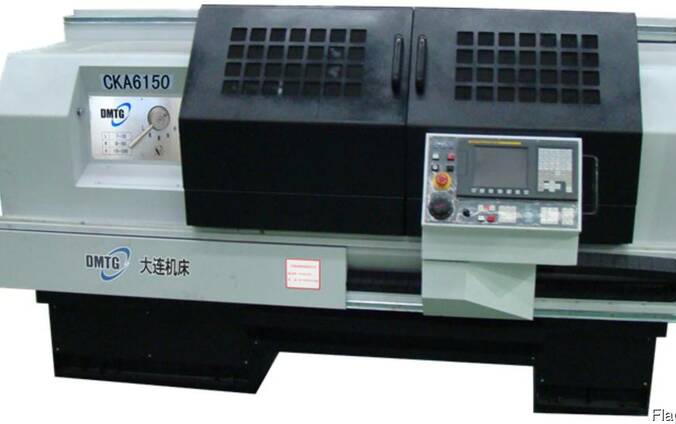

Токарный станок с чпу CAK6150

1. Модель :
станка с ЧПУ CKA6150
2. Технические характеристики
Макс. диаметр вращения обрабатываемой детали над станиной Ф 500мм
Макс. диаметр вращения обрабатываемой детали над суппортом Ф280мм
Макс. длина обрабатываемой детали 750мм
макс. длина обработки 680мм
Макс. диаметр точения(вертикальная 6-позиционная револьверной говловки) 400мм
Высота центра шпинделя 250мм
Ширин направляющих станины 400 мм
Максимальный вес обрабатываемой детали (только испольщуется патрон) 400kg
3. Главная передача
CEK6150Z (частотно-преобразовательный автоматические три скорости):бесступенчатое регулирование скоростей
Главный двигатель(частотно-преобразовательный ) 6.5/8kW
Диаметр проходного отверстия шпинделя Ф82мм
Конус шпинделя Ф90мм 1:20
Головка шпинделя C8/D8
Обороты шпинделя 45~2200r/min
4. Задняя бабка
Дипметр пиноли Ф75мм
Ход пиноли 150мм
Конус пиноли конус морзе №5
5. система перемещения (FANUC)
Максимальное перемещение револьверной головки
Поперечное направление (ось Х) 280мм
Продольное направление (ось Z) 685мм
Диаметр шарикового ходового винта *шаг винта
Поперечное направление (ось Х) Ф20*4(мм)
Продольное направление (ось Z) Ф40*6(мм)
Ось Х ускоренное перемещение 6000мм/min
Ось Z ускоренное перемещение 10000мм/min
Рабочее перемещение 0.01-500 мм/r
Точность позиционирования :
Поперечное направление (ось Х) 0.03мм
Продольное направление (ось Z) 0.040мм(＜500~1000)
0.040мм(＜1000~1500)
0.050мм(≥1500)
Точность повторного позиционирования
Поперечное направление (Х) 0.012мм
Продольное направление (Y) 0.016мм（＜500~1000）
0.020мм(＜1000~1500)
0.025мм(≥1500)
Точность обработки детали IT6~IT7
Шероховатость поверхности обрабатываемой детали Ra1.6
6. револьверная головка
Специальная компалектация :электрическая вертикальная 6-позиционная револьверная головка
Двигатель :мощность 120 W
Обороты 1200r/min
Сечение инструмента 25*25мм Ф25
Максимальный диаметр расточного резца Ф32
Точность повторного позиционирования 0.008 мм
Время смены инструменты (для одной позиции ) 3 S
